In de volgende zelfstudie leert u hoe u een aangepast raster toevoegt in Affinity Designer, hoe u een raster maakt in Affinity Designer en hoe u de rastergrootte wijzigt in Affinity Designer.

Als u geen tijd heeft om uw eigen rasters te maken in Affinity Designer, danEnvato-elementenis de oplossing. Deze op abonnementen gebaseerde marktplaats heeft meer dan 2.000 Illustrator-add-ons die u zonder beperkingen kunt downloaden! Ditrastersjabloonkitis het perfecte voorbeeld om mee te beginnen.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (2)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (3)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (4)

Wat u leert in deze zelfstudie

  • Een raster toevoegen in Affinity Designer
  • De rasterinstellingen aanpassen in Affinity Designer
  • Een perspectiefraster instellen in Affinity Designer
  • Hoe de rastergrootte in Affinity Designer te wijzigen

1.Een raster toevoegen in Affinity Designer

Allereerst, om een ​​raster toe te voegen in Affinity Designer, kunt u ofwel naar gaanBekijken > Toon rasterof druk opControle-'.

In staat te stellenUitlijnen op raster, ga naarBekijken > Snappenom de te controlerenSnappen inschakelendoos enUitlijnen op raster. U kunt ook het magneetpictogram bekijken in het bedieningspaneel, waarmee u kunt uitlijnen, en vervolgens op de kleine pijlknop klikken om deSnappenuitklappaneel, waar u kunt inschakelenUitlijnen op raster.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (5)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (6)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (7)

2.Hoe de rasterinstellingen in Affinity Designer te bewerken

Stap 1

Om de rasterinstellingen in Affinity Designer te bewerken, moet u naarBeeld > Raster en as. Standaard is de rastermodus ingesteld opAutomatisch.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (8)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (9)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (10)

Stap 2

Gebruik de kleurenwielen en schuifregelaars voor dekking om de kleur en het transparantieniveau voor rasterlijnen en onderverdelingslijnen aan te passen.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (11)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (12)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (13)

Stap 3

Klik op deEenvoudigknop wanneer u een aangepast raster wilt instellen in Affinity Designer.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (14)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (15)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (16)

Stap 4

Klik op deGeavanceerdknop en gebruik deGootinstelling om wat ruimte toe te voegen tussen uw rastervakken.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (17)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (18)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (19)

3.Een perspectiefraster instellen in Affinity Designer

Stap 1

Blijf bij deGeavanceerdModus, maar selecteerIsometrischvoor deRaster typemenu, en je krijgt een mooi perspectiefraster in Affinity Designer.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (20)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (21)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (22)

Zo lang alsUitlijnen op rasteris ingeschakeld, kunt u met slechts een paar klikken isometrische ontwerpen maken.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (23)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (24)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (25)

Stap 2

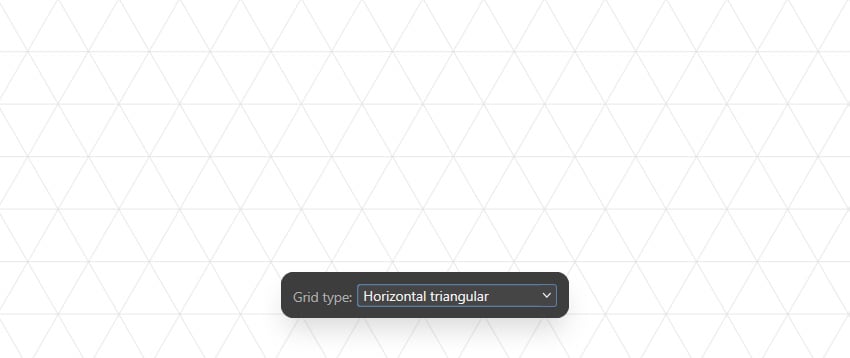

Naast de belangrijksteIsometrischrastertype, vindt u nog negen andere perspectiefrasterlay-outs.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (26)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (27)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (28)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (29)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (30)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (31)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (32)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (33)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (34)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (35)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (36)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (37)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (38)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (39)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (40)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (41)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (42)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (43)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (44)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (45)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (46)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (47)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (48)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (49)
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (50)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (51)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (52)

Stap 3

Overschakelen naarKubusmodus wanneer u uw eigen aangepaste perspectiefraster wilt maken in Affinity Designer.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (53)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (54)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (55)

4.Vooraf ingestelde rasterinstellingen gebruiken in Affinity Designer

Stap 1

De ... gebruikenVooraf ingesteldmenu kunt u eenvoudig een van de ingebouwde rasterinstellingen kiezen of uw eigen rasterinstellingen opslaan. De32px, 8 divisiesrastervoorinstellingen kunnen erg handig zijn wanneer u met pictogramontwerp werkt.

See Also
Hoe schrijf je een schets in 5 stappenSjablonen importerenEen afbeelding in tekst plaatsen met behulp van Affinity PhotoWerken met de teksthulpmiddelen van Affinity Photo - Photography-Raw.com
Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (56)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (57)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (58)

Stap 2

De64x32 pixel isometrischrastervoorinstelling is een complexere rasterlay-out die u kan helpen wanneer u isometrische ontwerpen moet maken.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (59)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (60)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (61)

5.Hoe u uw eigen raster maakt in Affinity Designer

Stap 1

Helaas is er geen rastertool in Affinity Designer. Om een ​​raster te maken, gebruiken we dePengereedschap (P)en selecteerLijnmodusvanuit de contextwerkbalk.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (62)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (63)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (64)

Vergeet niet om het raster naar wens in te stellen en vergeet niet in te schakelenUitlijnen op raster. Voor dit voorbeeld stellen we deSpatiëringnaar150pxEnDivisiesnaar1.

De ... gebruikenPengereedschap (P), maak een eenvoudige verticale lijn. Zodra u klaar bent, schakelt u over naar deGereedschap verplaatsen (V), houd dealttoets en klik en sleep uw lijn om een ​​kopie toe te voegen. Laat het vastklikken op het raster en dan kun je gewoon op drukkenControle-Jom zoveel exemplaren toe te voegen als u wilt.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (65)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (66)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (67)

Stap 2

Selecteer al je verticale lijnen, druk opControle-Com ze te kopiëren en druk vervolgens opControle-Vom kopieën toe te voegen. Zorg ervoor dat deGereedschap verplaatsen (V)actief is, houdt u deVerschuivingtoets om de geselecteerde kopieën gemakkelijk te roteren90 graden, en je hebt je raster in Affinity Designer.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (68)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (69)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (70)

Stap 3

Ga naar om alle lijnen waaruit uw raster bestaat samen te voegen tot één vormLaag > Geometrie > Curven samenvoegen.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (71)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (72)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (73)

6.Hoe de rastergrootte in Affinity Designer te wijzigen

Stap 1

De ... gebruikenGereedschap verplaatsen (V), kunt u uw raster eenvoudig schalen zoals hieronder weergegeven. Nogmaals, het rooster enUitlijnen op rasterkan van pas komen als u een pixel-perfect raster wilt maken.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (74)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (75)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (76)

Stap 2

Als alternatief kunt u deTransformerenatelier (Venster > Transformeren) om de grootte van uw raster aan te passen.

Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (77)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (78)Een beginnershandleiding voor rasters in Affinity Designer | Envato Tuts+ (79)

Gefeliciteerd! Je bent klaar

Nu weet u hoe u rasters maakt in Affinity Designer. Ik hoop dat je deze tutorial leuk vond en dat je deze technieken kunt gebruiken terwijl je doorgaat met het maken van rasters in Illustrator.
